Zur Verfügung standen 2
verschiedene Typen, ein Noname (2) 5 A kurz 8
A von eBay und (1) ein
vom
HK erworbener TURNIGY 3 A kurz 5 A.

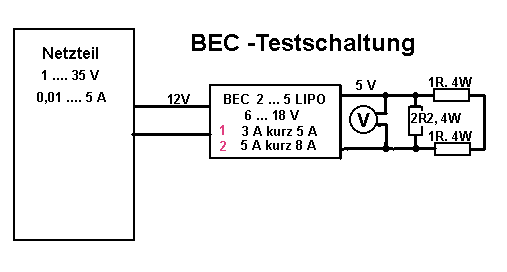

Es wurde eine Dauerbelastung von 2,5A mit den zwei 1Ω Widerstäden wobei die Spannung um ~0,11 V einbrach. Es verhielten beide U-BEC gleich und hatten auch in etwa gleiche Temperaturen von gefühlten 40°C nach 3 Minuten, wobei die Temperatur nach 2 Minuten nicht mehr anstieg. Da beide Regler den gleichen Spannungseinbruch hatten, ist auch der Ri in etwa gleich. Lediglich hat der Noname eine etwas größere Oberfläche, Gewicht = 16g dem TURNIGY gegenüber, Gewicht = 11,5g.
Mit einem weiteren paralell geschalteten 2,2 Ω Widerstand lag der Strom nach Herrn Ohm bei 4,55 A. Auch da war die Temperatur nach 30 sec bei etwa 60°C, dann habe ich abgerochen. Der Spannungseinbruch lag bei ~200mV
Laut technischen Angaben müsste der Noname höher Belastbar sein, habe mir aber einen Belastungsstrom von 8A erpart. Er müsste höchstwahrscheinlich auch sehr kurzzeitig sein.

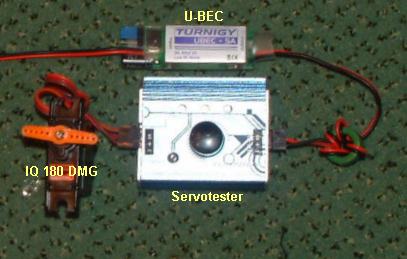

Demnächst die Messungsergebnisse am IQ 180 DMG und CORONA DS-393MG hier
(muss leider erst einmal aufräumen
)

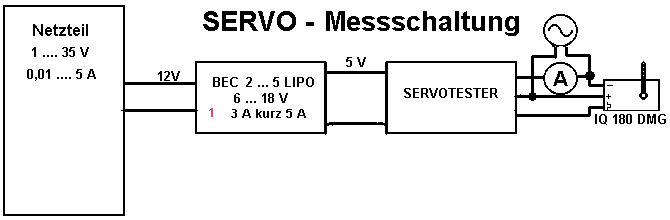

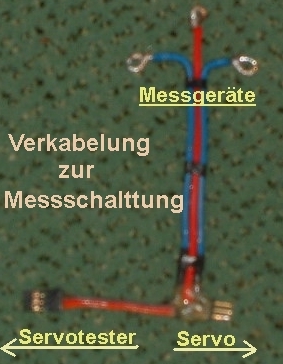

Gemessen an 5V (U-BEC ~ 5mΩ Ri) mit METEX 3800 = I, mit digitalem Speicher-Oszilloskop 60MHz = U:
Technische
Herstellerdaten IQ-180DMG:
Stellzeit 60° bei 4,8 V = 0,10 s
Stellzeit 60° bei 6,0 V = 0,08 s
Stellmoment bei 4,8 V = 44,10 Ncm
Stellmoment bei 6,0 V = 49,00 Ncm
Gewicht = 19,0 g
Abmessungen = 27 x 13 x 27 mm
Servoruhestrom =
Servoeffektivstrom ohne Last und bei ständigem Imppulswechsel (1ms - 2ms - 1ms ...) =
Blockierstrom =
Spannungseinbruch =
Es wurde eine Dauerbelastung von 2,5A mit den zwei 1Ω Widerstäden wobei die Spannung um ~0,11 V einbrach. Es verhielten beide U-BEC gleich und hatten auch in etwa gleiche Temperaturen von gefühlten 40°C nach 3 Minuten, wobei die Temperatur nach 2 Minuten nicht mehr anstieg. Da beide Regler den gleichen Spannungseinbruch hatten, ist auch der Ri in etwa gleich. Lediglich hat der Noname eine etwas größere Oberfläche, Gewicht = 16g dem TURNIGY gegenüber, Gewicht = 11,5g.
Mit einem weiteren paralell geschalteten 2,2 Ω Widerstand lag der Strom nach Herrn Ohm bei 4,55 A. Auch da war die Temperatur nach 30 sec bei etwa 60°C, dann habe ich abgerochen. Der Spannungseinbruch lag bei ~200mV
Laut technischen Angaben müsste der Noname höher Belastbar sein, habe mir aber einen Belastungsstrom von 8A erpart. Er müsste höchstwahrscheinlich auch sehr kurzzeitig sein.
Demnach
liegt der Ri beider U-BEC-Regler (ich kann es kaum glauben )
etwas unter 5mΩ .
)
etwas unter 5mΩ .====================================================
Demnächst die Messungsergebnisse am IQ 180 DMG und CORONA DS-393MG hier
(muss leider erst einmal aufräumen
)___________________________________________________________________
Gemessen an 5V (U-BEC ~ 5mΩ Ri) mit METEX 3800 = I, mit digitalem Speicher-Oszilloskop 60MHz = U:
Stellzeit 60° bei 4,8 V = 0,10 s
Stellzeit 60° bei 6,0 V = 0,08 s
Stellmoment bei 4,8 V = 44,10 Ncm
Stellmoment bei 6,0 V = 49,00 Ncm
Gewicht = 19,0 g
Abmessungen = 27 x 13 x 27 mm
Servoruhestrom =
Servoeffektivstrom ohne Last und bei ständigem Imppulswechsel (1ms - 2ms - 1ms ...) =
Blockierstrom =
Spannungseinbruch =
============================================================================
