Bild 1a
Hier in
Bild 1 ist der
Aufriss

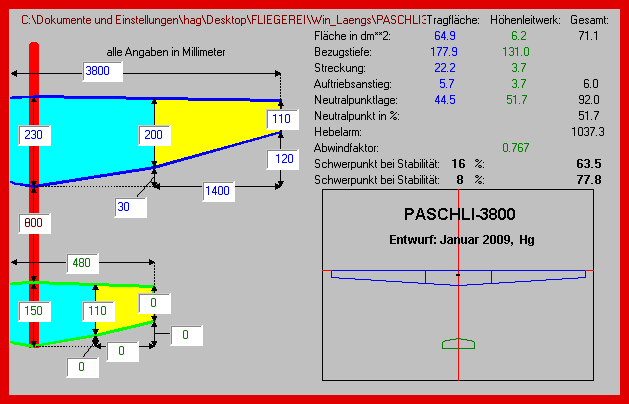

mit dem Schwerpunktprogramm von Dietrich
Meissner.

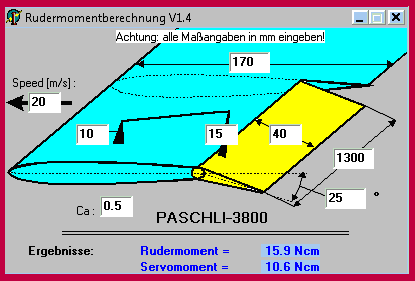

In Bild 1a ist die Ruderdruckberechnung, nach deren Ergebnis ich 2
Servos
mit 6 Ncm pro Querruder einbaue.
So habe ich nach oben noch einiges an Luft.
Die Querruder habe ich absichtlich sehr groß gehalten, um extrem
kurze, stabile Landungen zu bekommen,
wobei die Querruder variabel nach oben gestell werden.
Beide Programme hier downloadbar:
http://home.germany.net/100-173822/schwerp.htm
Nach den Aufriss von Bild 1,
habe ich mir verhältnisgleich die wesentlichen Konturen
und Rippenabstände einer Flächenhälfte in Bild 2 als Plan erstellt.

gewählt habe ich die
bewährten
Epplerprofile:
