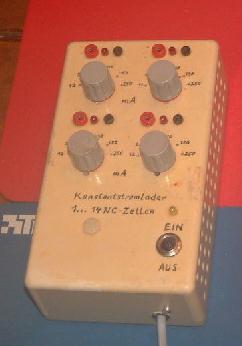

Eine große Hilfe ist und war mir über
einige
Jahrzehnte dieses einfache, aber sehr effektive Ladegerät, was ich
mir 1975 gebaut habe.
Ich verwende es vorwiegend zur Formierung neuer und
älterer
Akkupacks, bevor ich diese meinen Automatikladern anvertraue.
Zur Realisierung bot sich dafür der dreibeinige
variable Spannungsregler LM317 an, der hier als
Konstantstromregler
geschaltet ist.
Technische Daten: 1.) Anschluss
für
4 Akkupacks zur gleichzeitigen Ladung.
2.) Konstantstromeinstellung von 12 bis 250mA in 6-Stufen. Zur stromerhöhung,
Paralellschaltung mehrerer
Ausgänge möglich.
3.) Alle 4-Ausgänge für 1...14 Zellen.
4.) LED-Ladekontrolle aller einzelnen Ausgänge.

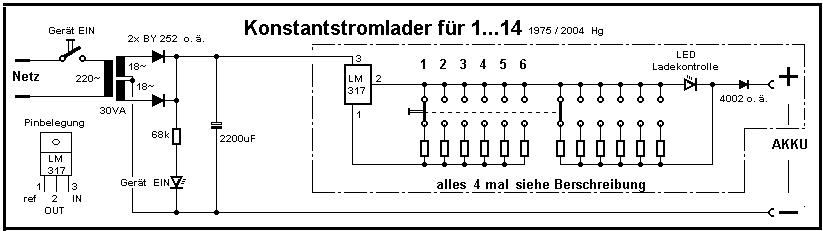

Zur Vereinfachung habe ich nur einen Ausgang im
Schaltbild
dargestellt.
mit dem 2x6-Stufenschalter wird einmal der
Konstantstrom
mit der ersten Gruppe Widerstände eingestellt
und mit der zweiten Gruppe der erforderlichen
Parallelwiderstand
für die LED.
Als Verpolschutz für die Schaltung und den
Akkupack
ist die Diode am Ausgang eingebaut.

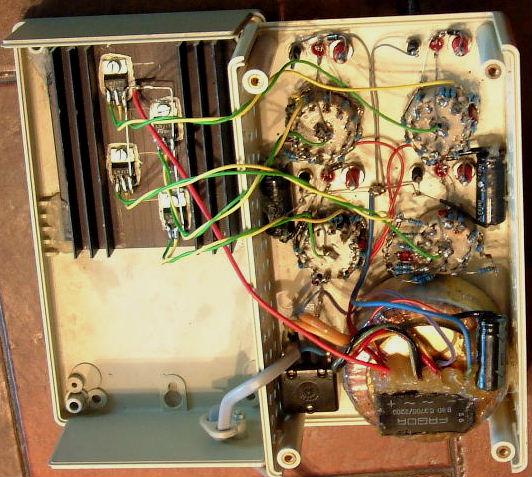

Wie auf dem Bild des geöffneten Gehäuses wird
die an/abfallende Wärme an den Spannungsreglern über einen
Kühlkörper
abgeführt.
Die Berechnung der Widerstände für den
Konstantstrom:
RLM317
= IOUT / 1,2
Die Widerstände der parallel geschalteten Diode:
RDiode
=
1,75 / IOUT
Wobei kleinere Widerstandsabweichungen durch
unterschiedliche Werte
der Dioden und IC´s sein können.
===================================================================================

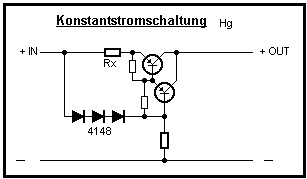

Erwähnen möchte ich noch folgende Stromstabilisierung,
die ich vor zig Jahren bei meinem Autolader verwendet habe.
siehe auch hier
1975 / 01. 04.04 Hg
