.Bild
1. .
.Bild
2
Die in
Bild 1 und Bild 2 dargestellten O.-Pieper können nur mit nicht
- PCM- Empfängern betrieben werden, da hier der ankommende Impuls
vom ausgesandten Sender im Bild 1 den PNP-Transistor nicht
durchschaltet (bei Ausschaltung des Senders piept der) und im Bild 2
wird der zweite NPN-Transistor bei der Ausschaltung des Senders , vom
ersten ausgeschalteten Transistor
, durch den 10k Widerstand durchgeschaltet, wenn der Sender
ausgeschaltet ist, sodass der Pieper in Aktion
ist. Da fast alle heutigen Empfänger ein Squelch
(Rauschunterdrückung) haben, funktionieren diese Schaltungen
völlig ausreichend.
Auch kann man bei kurzzeitigen Übertragunsaussetzer ein während dieser Zeit ein kurzzeitiges Piepen hören. Je kleiner die Pufferkondensatoren (10uF und 2,2uF) sind, um so kleiner können die Signalunterbrechungen sein. Allerdings müssen sie dem Sender entsprechend noch so groß sein, um die Intervallpausen und diePausen zwischen den einzelnen Kanälen zu überbrücken.
Auch kann man bei kurzzeitigen Übertragunsaussetzer ein während dieser Zeit ein kurzzeitiges Piepen hören. Je kleiner die Pufferkondensatoren (10uF und 2,2uF) sind, um so kleiner können die Signalunterbrechungen sein. Allerdings müssen sie dem Sender entsprechend noch so groß sein, um die Intervallpausen und diePausen zwischen den einzelnen Kanälen zu überbrücken.
.Bild
3
.Bild
4

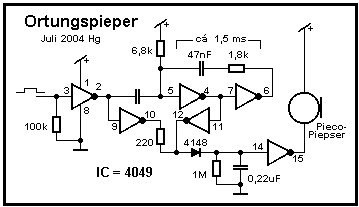

Im Bild
3 habe ich eine kleine Logik mit einem Sechsfachinverter CD 4049
aufgebaut, der auch in PCM-Empfängern verwendet werden kann.
Hier wird mit dem ankommenden Impuls das Mono getriggert, das einen Impuls von etwa 1,5 ms bildet, der invers mit dem ankommenden Impuls des Sender addiert wird und dem letzten Invertereingang 14 zugeführt wird. Der Sucher arbeitet dann, wenn der vom Sender kommende Impuls größer ist, als der Monoimpuls und aus ist wenn dieser klein ist. Auch hier ist eine kleine Spannungs/Temperaturtrift möglich, die aber wie bereits erwähnt durch den Größenunterschied des Senderimpulses kaum eine Rolle spielt. Will man den Pieco aktivieren, muss vom Sender das Kanalsignal auf 2ms gestellt werden

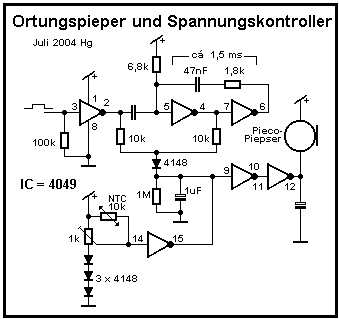

Bild 4 hat die gleiche Wirkungsweise, aber zusätzlich eine Unterspannungskontrolle deren Referenzspannung durch die drei Dioden gebildet wird und deren Temperaturtrift durch den NTC-Widerstand kompensiert wird.
Selbstverständlich kann und gibt es noch sehr viel andere Schaltungsmöglichkeiten, die man ebenso verwenden kann.
Hier wird mit dem ankommenden Impuls das Mono getriggert, das einen Impuls von etwa 1,5 ms bildet, der invers mit dem ankommenden Impuls des Sender addiert wird und dem letzten Invertereingang 14 zugeführt wird. Der Sucher arbeitet dann, wenn der vom Sender kommende Impuls größer ist, als der Monoimpuls und aus ist wenn dieser klein ist. Auch hier ist eine kleine Spannungs/Temperaturtrift möglich, die aber wie bereits erwähnt durch den Größenunterschied des Senderimpulses kaum eine Rolle spielt. Will man den Pieco aktivieren, muss vom Sender das Kanalsignal auf 2ms gestellt werden
Bild 4 hat die gleiche Wirkungsweise, aber zusätzlich eine Unterspannungskontrolle deren Referenzspannung durch die drei Dioden gebildet wird und deren Temperaturtrift durch den NTC-Widerstand kompensiert wird.
Selbstverständlich kann und gibt es noch sehr viel andere Schaltungsmöglichkeiten, die man ebenso verwenden kann.
.Bild
5
Auch habe ich anstatt des CD
4049 ein
sechsfach
invertierender Schmidttrigger schon verwendet,
wobei allerdings
auf die andere Pinbelegung zu achten ist, siehe die Pinbelegung in Bild
5 und den Sucher Bild 6a.
.Bild
6
Bild 6a

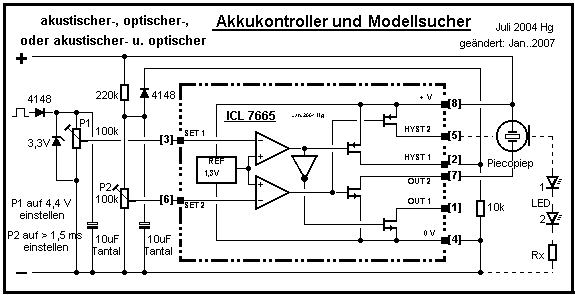

Im
Bild 6 habe ich einen kombinierten
Modellsucher/Akkukontroller
aufgezeichnet, wobei ich bei Bild 6 den kleinen Kontroller
ICL 7665 verwendet habe,
der durch die interne Referenzspannung kaum eine Temperatur- und
Spannungstrifft hat, sodass die Signalgebung exakt bei den
eingestellten Potiwerten erfolgt. Problematisch ist allerdings die
Einstellung beider Funktionen, da bei sinkender Spannung der
Einsatzpunkt des Kanalimpulses sich etwas ändert, was allerdings
die Zenerdiode im Rahmen hält.
Der Wert des Strombegrenzungwiderstandes Rx ist dem erforderlichen Strom ( 1 oder 2 LED´s) und des Stromes der LED anzupassen. Bei 2 höherer StromLED`s kann Rx entfallen, wenn nur 4 NC-Zellen als Versorgungsspannung verwendet werden
Im Bild 6a habe ich den 6-fach-Inverter mit Schmitttriggerfunktion ...4584 verwendet, wo die Spannungskontrolle etwas abhängiger von der Umgebungstemperatur ist. Besser ist der kombinierte Suche mit Spannungskontroller in Bild 6.
Diese Schaltung in Bild 6a habe ich leider wegen Zeitmangel noch nicht getestet, habe sie aber schon vor Jahren etwa in dieser Version mit dem IC 4049 aufgebaut, wo sie ganz gut funktionierte. Deshalb wäre ich ganz dankbar, wenn ein Elektronikbegeisterter, der einem Aufbau und Test dieser Schaltung gemacht hat, einen Bescheit über deren Funktion und Verhaltensweise mir bitte zumailen würde.
.Bild
7

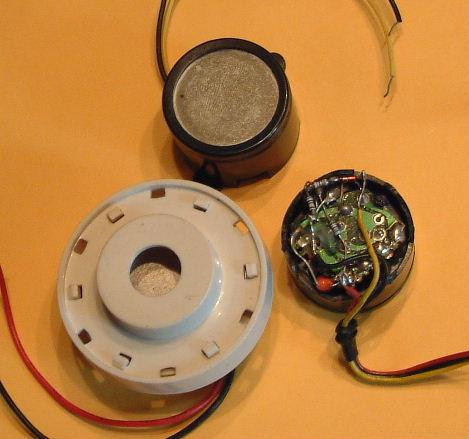

Im Bild 7 einige geeignete Sucher.
Oben ein allgemein in Elektronikgeschäften käuflicher Pieco mit Intervallton, der rückseitig
mit einer Elektronik versehen, fertig zum Einbau ins Modell bereit steht.
Links unten ein sehr lauter, mit einem sehr durchdringenden Dauerton.
08. 07. 2004 Hg
Der Wert des Strombegrenzungwiderstandes Rx ist dem erforderlichen Strom ( 1 oder 2 LED´s) und des Stromes der LED anzupassen. Bei 2 höherer StromLED`s kann Rx entfallen, wenn nur 4 NC-Zellen als Versorgungsspannung verwendet werden
Im Bild 6a habe ich den 6-fach-Inverter mit Schmitttriggerfunktion ...4584 verwendet, wo die Spannungskontrolle etwas abhängiger von der Umgebungstemperatur ist. Besser ist der kombinierte Suche mit Spannungskontroller in Bild 6.
Diese Schaltung in Bild 6a habe ich leider wegen Zeitmangel noch nicht getestet, habe sie aber schon vor Jahren etwa in dieser Version mit dem IC 4049 aufgebaut, wo sie ganz gut funktionierte. Deshalb wäre ich ganz dankbar, wenn ein Elektronikbegeisterter, der einem Aufbau und Test dieser Schaltung gemacht hat, einen Bescheit über deren Funktion und Verhaltensweise mir bitte zumailen würde.
.Bild
7Im Bild 7 einige geeignete Sucher.
Oben ein allgemein in Elektronikgeschäften käuflicher Pieco mit Intervallton, der rückseitig
mit einer Elektronik versehen, fertig zum Einbau ins Modell bereit steht.
Links unten ein sehr lauter, mit einem sehr durchdringenden Dauerton.
08. 07. 2004 Hg
===========================================================

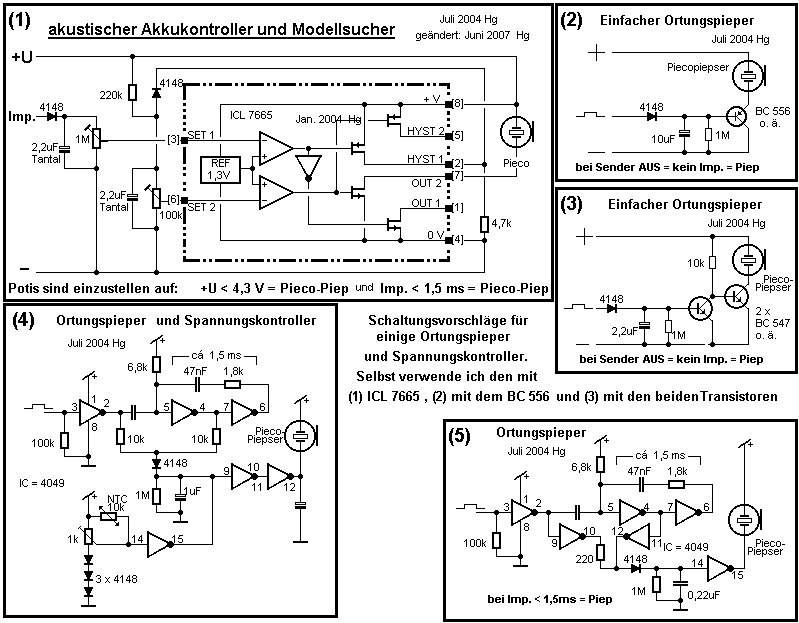

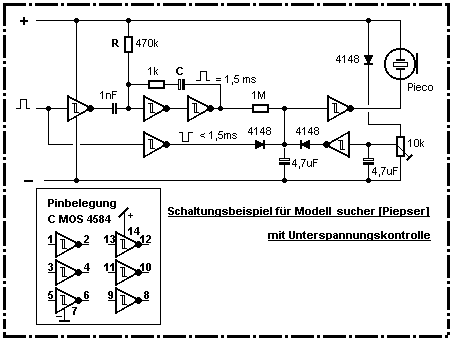

Hier nochmals zusammen die überarbeiteten Schaltungen Juni 2007 Hg
Bei der Verwendung der IC´s : 4049 und dem 4584 ist auf die Pinbelegung zu achten. Siehe Bild 5.
(Vorzuziehen ist der Schmitttrigger 4584) © 2004 Hg
=============================================================================================
Nachtrag
© März/April 2008 Hg
Hier nochmals zusammen die überarbeiteten Schaltungen Juni 2007 Hg
Bei der Verwendung der IC´s : 4049 und dem 4584 ist auf die Pinbelegung zu achten. Siehe Bild 5.
(Vorzuziehen ist der Schmitttrigger 4584) © 2004 Hg
=============================================================================================
Nachtrag
© März/April 2008 Hg

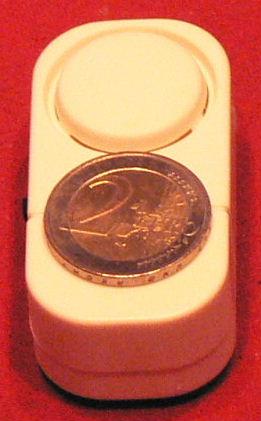

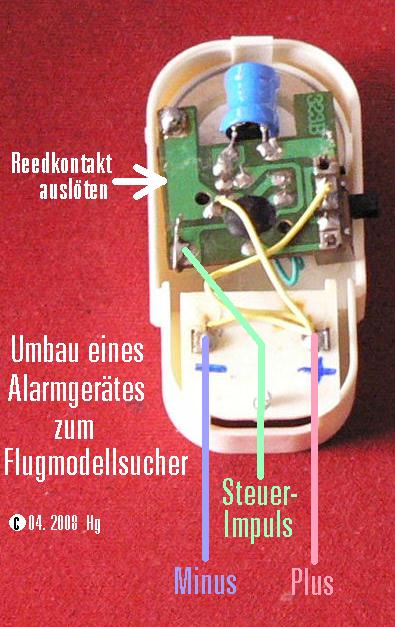

Eine einfache, preiswerte, aber
bessere Variante als meine oben vorgestellten Modellsucher
ist, wenn man die
in Baumärkten angebotene Alarmgeräte in Modellsucher umbaut.
Diese bekommt man schon unter 2 EURO das Stück, oder für 2 Stück unter 4EURO. Die kleine unaufwändige Zusatzelektronik hat einen Materialpreis von etwa 1 EURO, die sich jeder Modellbauer selbst nach der unteren Beschreibung zusammen löten kann.
Die dazu gehörigen drei Knopfzellen entfernt man und die
Spannungsversorgung wird über den Servoanschluss vom
Empfängerakku gemacht. Am besten
wird über
einen freien Kanal der Modellsucher angesteuert, der bei einer
empfangenen Impulsbreite von 0 ... 1,4 ms seinen Alarm abgibt.
Den Kanal sollte man auf -150% und +150% einstellen.
Die Einstellung wird mit dem 470K-Poti bei vollem Akku auf etwas über Kanalmitte (etwa 1,6 ms) der Einsatzpunkt des Alarm aus eingestellt.

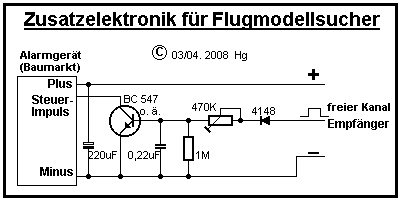

Da ich auf Festwiderstandsteiler stehe, hat meine kleine Zusatzelektronik für
4 Empfangszellen und Sender MC 24 folgende Werte:
Der Alarm EIN geschieht auch, wenn der Impuls vollständig ausfällt, z. B. bei einer Senderausschaltung oder einem Senderausfall. Vorausgesetzt allerdings, wenn kein Failsave eingestellt ist. Bei einer Failsave-Einstellungen muss der Alarmkanal auf den kleinsten Zeitimpuls im Failsavemodus eingestellt werden. So ist gleichzeitig eine Empfangsstörung akustisch erkennbar. Auch ist gut zu hören, wenn das Modell noch eingeschaltet und der Sender ausgeschaltet ist. Dieses vergessene Ausschalten hat mir schon einige Akkus gekostet, als ich das Modell mal wieder fliegen wollte und der Akku wochenlang eingeschaltet war.
Werden mehr als 4 Zellen verwendet, sollte zur besseren Einstellung ein 330K Widerstand dem Poti in Reihe zugeschaltet werden, oder man versucht es mit einem 470K, oder zwei in Serie geschalteten Widerständen in den Bereich. Aus Sicherheitsgründen habe ich das Alarmgerät zusätzlich mit einem 220uF Elko abgeblockt, der bei manchen Empfängern auch weg fallen kann. Auch ist es möglich wie bereits vorgestellt, das Poti durch einem Festwiderstand zu ersetzen, dessen Wert man am besten durch Versuche und Interpolation ganz gut herausbekommt. Der 1M Widerstand sollte allerdings beibehalten werden, sonst muss der parallel liegende Kondensator erhöht werden, um einiger maßen die Spannungsspeicherung für den Schaltpunkt zu erhalten. Die Werte können sich ein wenig durch die unterschiedlichen Senderfabrikate ändern, da mitunter die Impulse und Satzintervalle unterschiedlich sind.
Es passen ohne weiteres normale 1/4 W Widerstände in den Batteriekasten. Selbst habe ich 1/10 W Typen verwendet.

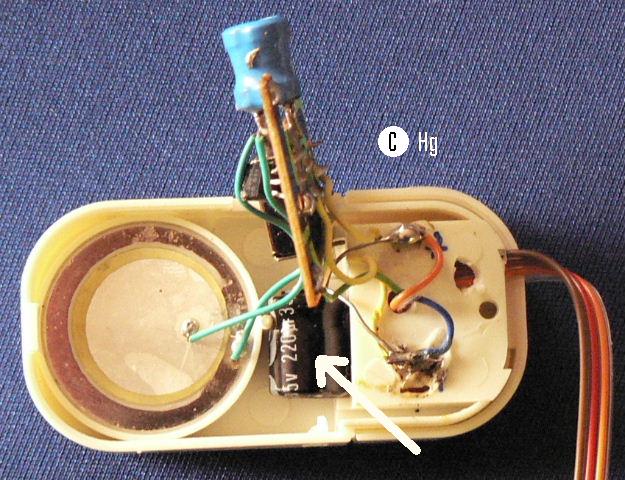

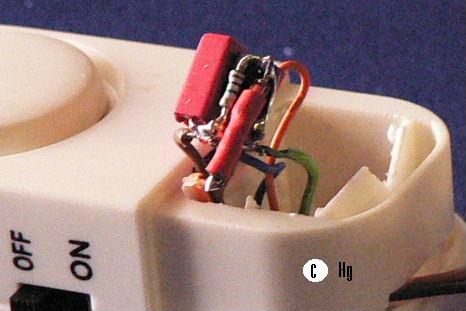

Die kleine Elektronik habe ich
fliegend aufgebaut und passt
gut in den Batteriekasten, der auch für mehr Platz ausgebohrt,
ausgebrochen werden kann. Den Schalter habe ich gelassen, um die
Möglichkeit zu haben den Alarm auszuschalten.
Den 220uF Elko, habe ich hinter
den Piezo in den Spalt geschoben.
Ansonsten sollte am Gehäuse nichts geändert oder entfernt werden, da es als Resonanzkasten wirkt und die große Lautstärke in dem Frequenzbereich erbringt.
Der Ruhestrom beträgt unter 1mA. Der Arbeitsstrom, je nach Spannung, etwa 15 ... 20mA. Die Lautstärke ist wie bereits erwähnt enorm.
Auch kann mit der Potieinstellung (Spannungsteiler) der Alarmeinsatz für eine Minimalspannung eingestellt werden, da bei einer Spannungsreduzierung der Schaltpunkt sich negativ wie ein kleinerer Impuls sich auswirkt ( die effektive Ansteuerspannung des Transistors wird kleiner). So kann man z. B. mit einem Schieberkanal und etwas Geschick den Spannungsstand des Empfängerakkus erkennen.
Durch die Einfachheit der Zusatzschaltung besteht allerdings, wie bei den früheren Servos eine kleine Verschiebung des Neutralpunktes bei Temperatur- und Spannungsschwankungen, der aber hierbei keinen großen Einfluss hat, da man den Kanal quasi als Schaltkanal verwendet.
So hat man einen sehr weitreichenden, durchdringenden, selbstgebauten, preiswerten Modellsucher. Wer sein Modell, ob klein oder groß, schon einmal in einem unübersichtlichen Gelände
suchen musste, weiss was für eine Hilfe solch ein Gerät haben kann.
Diese bekommt man schon unter 2 EURO das Stück, oder für 2 Stück unter 4EURO. Die kleine unaufwändige Zusatzelektronik hat einen Materialpreis von etwa 1 EURO, die sich jeder Modellbauer selbst nach der unteren Beschreibung zusammen löten kann.
Die Einstellung wird mit dem 470K-Poti bei vollem Akku auf etwas über Kanalmitte (etwa 1,6 ms) der Einsatzpunkt des Alarm aus eingestellt.
Da ich auf Festwiderstandsteiler stehe, hat meine kleine Zusatzelektronik für
4 Empfangszellen und Sender MC 24 folgende Werte:
Der Alarm EIN geschieht auch, wenn der Impuls vollständig ausfällt, z. B. bei einer Senderausschaltung oder einem Senderausfall. Vorausgesetzt allerdings, wenn kein Failsave eingestellt ist. Bei einer Failsave-Einstellungen muss der Alarmkanal auf den kleinsten Zeitimpuls im Failsavemodus eingestellt werden. So ist gleichzeitig eine Empfangsstörung akustisch erkennbar. Auch ist gut zu hören, wenn das Modell noch eingeschaltet und der Sender ausgeschaltet ist. Dieses vergessene Ausschalten hat mir schon einige Akkus gekostet, als ich das Modell mal wieder fliegen wollte und der Akku wochenlang eingeschaltet war.
Werden mehr als 4 Zellen verwendet, sollte zur besseren Einstellung ein 330K Widerstand dem Poti in Reihe zugeschaltet werden, oder man versucht es mit einem 470K, oder zwei in Serie geschalteten Widerständen in den Bereich. Aus Sicherheitsgründen habe ich das Alarmgerät zusätzlich mit einem 220uF Elko abgeblockt, der bei manchen Empfängern auch weg fallen kann. Auch ist es möglich wie bereits vorgestellt, das Poti durch einem Festwiderstand zu ersetzen, dessen Wert man am besten durch Versuche und Interpolation ganz gut herausbekommt. Der 1M Widerstand sollte allerdings beibehalten werden, sonst muss der parallel liegende Kondensator erhöht werden, um einiger maßen die Spannungsspeicherung für den Schaltpunkt zu erhalten. Die Werte können sich ein wenig durch die unterschiedlichen Senderfabrikate ändern, da mitunter die Impulse und Satzintervalle unterschiedlich sind.
Es passen ohne weiteres normale 1/4 W Widerstände in den Batteriekasten. Selbst habe ich 1/10 W Typen verwendet.
Die kleine Elektronik habe ich
fliegend aufgebaut und passt
gut in den Batteriekasten, der auch für mehr Platz ausgebohrt,
ausgebrochen werden kann. Den Schalter habe ich gelassen, um die
Möglichkeit zu haben den Alarm auszuschalten.Den 220uF Elko, habe ich hinter
den Piezo in den Spalt geschoben.Ansonsten sollte am Gehäuse nichts geändert oder entfernt werden, da es als Resonanzkasten wirkt und die große Lautstärke in dem Frequenzbereich erbringt.
Der Ruhestrom beträgt unter 1mA. Der Arbeitsstrom, je nach Spannung, etwa 15 ... 20mA. Die Lautstärke ist wie bereits erwähnt enorm.
Auch kann mit der Potieinstellung (Spannungsteiler) der Alarmeinsatz für eine Minimalspannung eingestellt werden, da bei einer Spannungsreduzierung der Schaltpunkt sich negativ wie ein kleinerer Impuls sich auswirkt ( die effektive Ansteuerspannung des Transistors wird kleiner). So kann man z. B. mit einem Schieberkanal und etwas Geschick den Spannungsstand des Empfängerakkus erkennen.
Durch die Einfachheit der Zusatzschaltung besteht allerdings, wie bei den früheren Servos eine kleine Verschiebung des Neutralpunktes bei Temperatur- und Spannungsschwankungen, der aber hierbei keinen großen Einfluss hat, da man den Kanal quasi als Schaltkanal verwendet.
So hat man einen sehr weitreichenden, durchdringenden, selbstgebauten, preiswerten Modellsucher. Wer sein Modell, ob klein oder groß, schon einmal in einem unübersichtlichen Gelände
suchen musste, weiss was für eine Hilfe solch ein Gerät haben kann.
_____________________________________________________________
Nachtrag Juli 2009

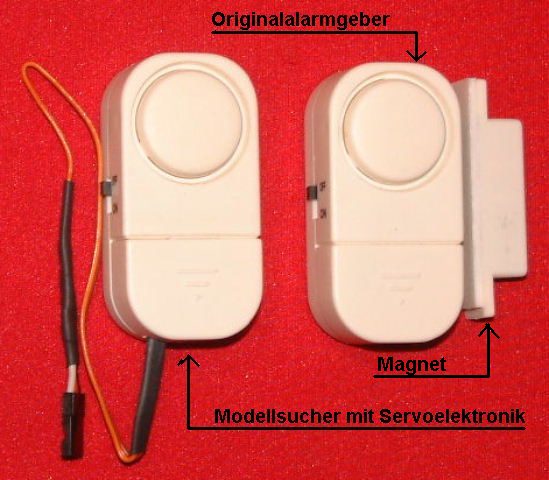

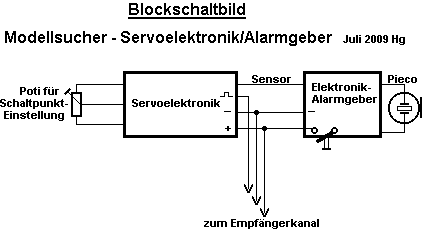

Hier eine etwas ander Variante mit einer Steuerelektronik eines getriebedefekten 5-EURO-Servos.
Die Lautstärke des Alarmsignals dieser Tür- und Fenster- Sicherung hat nach meiner Messung eine Stromaufnahme von etwa 100mA hat, ist in einem auf- und abschwellenden, in zwei durchdringenden Tonlagen weit über 50m gut hörbar. Das Gesamtgewicht beträgt 20 g, der herstellungspreis bei der Vernachlässigung der Servoelektronik bei knapp 2 EURO.
Ich weiss, dass es auch hierbei noch einige andere Schaltungsvarianten, wie auch in der Anordnung gibt, habe mich aber für diese entschieden
.
Nachtrag Juli 2009
Hier eine etwas ander Variante mit einer Steuerelektronik eines getriebedefekten 5-EURO-Servos.
Die Lautstärke des Alarmsignals dieser Tür- und Fenster- Sicherung hat nach meiner Messung eine Stromaufnahme von etwa 100mA hat, ist in einem auf- und abschwellenden, in zwei durchdringenden Tonlagen weit über 50m gut hörbar. Das Gesamtgewicht beträgt 20 g, der herstellungspreis bei der Vernachlässigung der Servoelektronik bei knapp 2 EURO.
Der Preis lag
für einen Zweierpack unter 4.-EURO. So kam mir
die

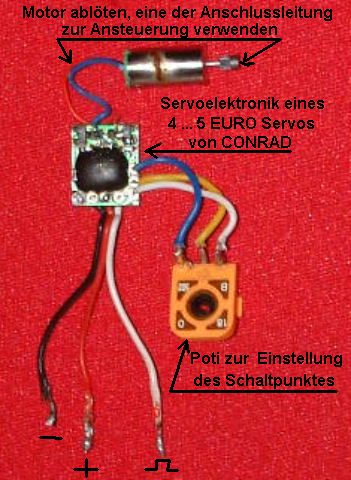

Idee die Ansteuerungen von einigen kleinen 4.-Euro - Servos (vom
großen "C") zu machen, deren
Getriebe defekt sind, aber die Elektronik noch funktionsfähig ist.

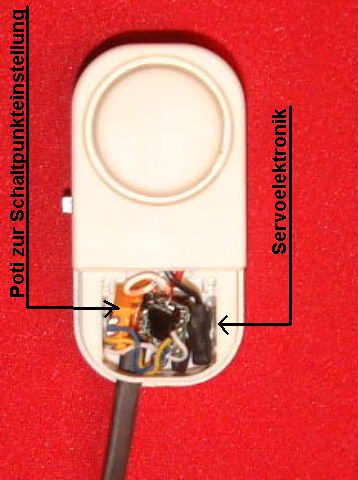

Da ich die Bordspannung (4 x NC- oder NiMH- Zellen) verwenden will,
konnte ich

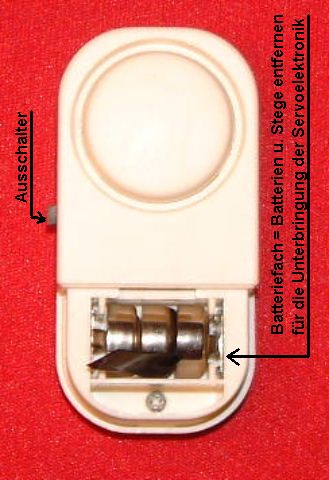

die Servoelektronik in dem Batteriefach gut unterbringen. Den
eingebauten
Ausschalter habe ich im Gerät gelassen und kann somit wenn nicht
gebraucht, das

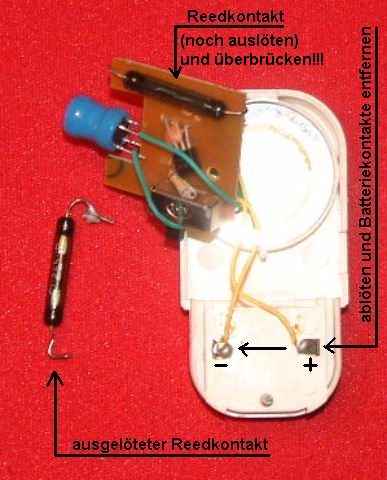

Gerät abschalten. Die Alarmeinschaltung geschieht über den im
Gerät
ausgelöteten Reedkontakt, der den Alarm auslöste, wenn der
Magnet sich vom
Reedkontakt zu weit entfernt und der Sensoreingang der Elektronik nach
Plus
geht. Ergo ist der Sensoreingang 0 Volt, ist der Alarm "AUS". Ist der
Sensoreingang high setzt der Alarmton ein.
Deshalb kann der
Sensoreingang an einen Kontakt des ausgelöteten
Servomotors gelötet werden. So kann die Umkehr des Alarmsignales
durch eine Vertauschung am ehemaligen Motoranschluss gemacht werden.
Alles Weitere ist den Bildern und Schaltplan zu entnehmen.
Ich weiss, dass es auch hierbei noch einige andere Schaltungsvarianten, wie auch in der Anordnung gibt, habe mich aber für diese entschieden
.im Juli 2009 Hg
