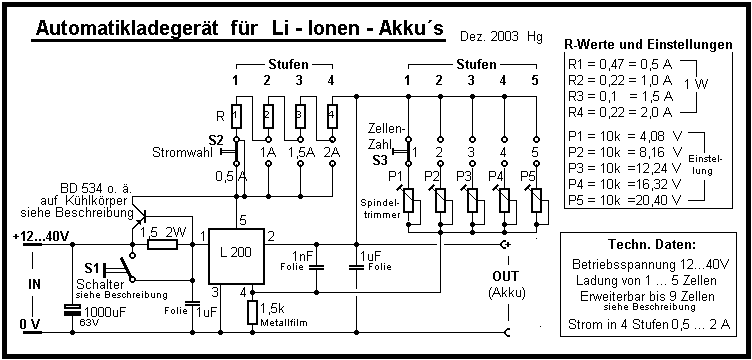

Technische Daten:  1. Wahlweise für 12 bis 40 V Eingangsspannung verwendbar.
                                   2. Serienregelung.
                                   3. Automatische Endabschaltung durch Spannungsbegrenzung.
                                   4. Ladestrom in 4 Stufen einstellbar von 0,5 bis 2 A.
                                   4a. Der Ladestrom kann bis auf 12 A erhöht werden, wenn der Widerstand dementsprechend
                                         verkleinert wird, die Eignung des Transistors gewährleistet ist.
                                   5. Bis 3 Zellen in Reihe ladbar bei 12 V. Bei höherer Eingangsspannung kann die Zellenzahl
                                       erhöht werden. Man sollte aber auf eine geringe Verlustleistung achten, auch um
                                       die Wärme zu begrenzen. So können bis 9 Zellen in Reihe geladen werden,
                                       bei 40 V Eingangsspannung.
                     (Aber wer braucht das schon? Und wenn, der hat auch 500.-Euro und mehr für ein solches Ladegerät über.)

Noch wesentliche Punkte: Keine exotischen Bauteile und erstellbar unter 20 EURO,
                                             die die abgespeckte 12 V-Version unter 13 EURO.

Lest aber auch meine Beurteilung dieser Schaltungen mit dem L 200-IC durch, es ist eine Lösung die für mich nicht in Frage kommt, da die Verustleistungen, vor allem bei zwei Zellen oder gar bei einer Zelle zu hoch ist. Außerdem kann die Ladeschlussspannung für 3 Zellen an 12 V niemals erreicht werden, da am Regler und dem Transistor ein Spannungsabfall von über 1 Volt besteht. Ergo für 2 Zellen ja, für 3 oder mehr Zellen nur Möglich, wenn die Betriebsspannung mindestens 3 V über der Ladeschlussspannung liegt!


Nachtrag Febr. 2007 : Es lohnt sich nicht mehr der Selbstbau, da  inzwischen gute schaltgeregelte LIPOLADER unter 20 Euro, für 1... 4 Lipozellen, mit Ladeströmen von 0,2 .... 3 A im Handel angeboten werden. Zum Beispiel das "POWER PEAK LIPOLY 300" von ROBBE
Es sei denn man hat die Bauteile, die Möglichkeiten und die Lust am Selbstbau!

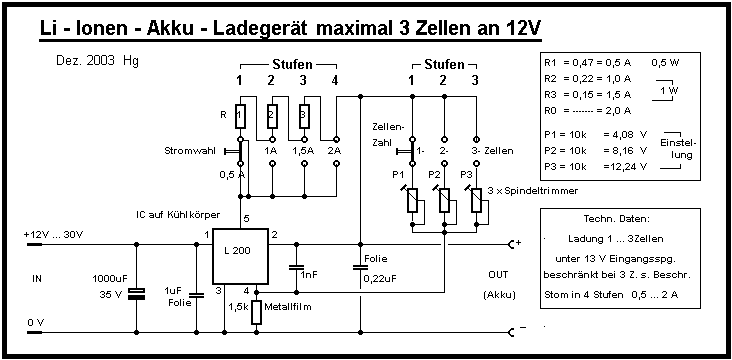

Zu  SB 1 und SB 2.
Diese mit den  Spannungsregler L200 gestrickten Schaltungen arbeiten exakt, sind aber für größere Ladeströme als 500mA nicht empfehlenswert, da die Verlustleistung durch die Reihenregelung zu groß ist, die auch einem kleinen Lötkolbe heizen könnte, ist z. B. der Begrenzungsstrom auf 2 A eingestellt.
Für kleine Ströme oder als Heizung verwendet ist diese Versionen gut brauchbar.

Technische Daten: Verpolungsschutz an Versorgungsbatterie und der LIPO´s
