Zur exakten Anpassung z. B. des PPM-Signal eines Senders mit etwa
12V, an ein Peripheriegerät mit etwa 5V oder gar tiefer,
gibt es in der Regel mehrere Möglichkeiten. Auch kann der
Unterschied ein umgekehrtes Verhältnis haben.
Einige
Schaltungsbeispiele habe ich hier
eingebracht.

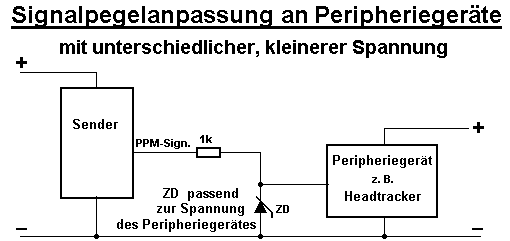

Die einfachste Möglichkeit ist, wenn das Signal mit einer
Zenerdiode passender
Zenerspannung, mit einem strombegrenzenden Vorwiderstand eingebaut
wird.
Siehe folgendes Schaltungsbeispiel.

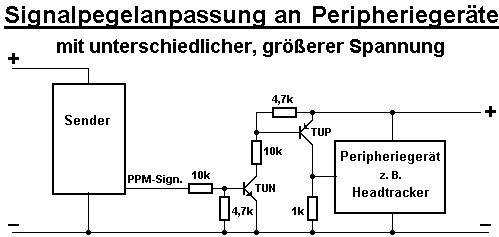

Ist jedoch die Spannung des Peripheriegerätes größer,
dann so
.
Auch kann die Anpassung wie in folgender
Schaltung gemacht werden.
Vor allem, wenn die Signalflanken
aufbereitet werden müssen.
.
