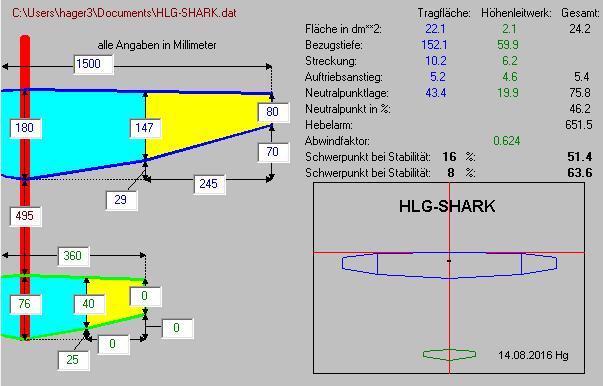

downloadbar hier: http://home.germany.net/100-173822/schwerp.htm



Als Steckverbindungen habe ich unter der riesigen Auswahl von Möglichkeiten das System der Servosteckverbindungen verwendet,
  Es ist für die hier anfallenden Maximalströme noch ausreichend Sicher, nicht überlastet und hat sich auch bei starken Servos bis 2A bewährt.
Da bei der EIN - AUSschaltung und Ladung die Impulsverbindung übrig ist, verwende ich die Impulsverbindung gleichzeitig mit dem Minus,
 was nicht nur eine zusätzliche Sicherheit bringt, sondern auch eine Verpolung/Verwechselung ausschließt.

Bei der Verbindung vom Rumpf zur Fläche, verwende ich das gleiche Stecksystem, was auch als 10fach Buchsen- und Steckerleisten angeboten wird
und man für wenig Geld in den Elektronikläden bekommt und man sich die passende Polzahl herstellen kann.

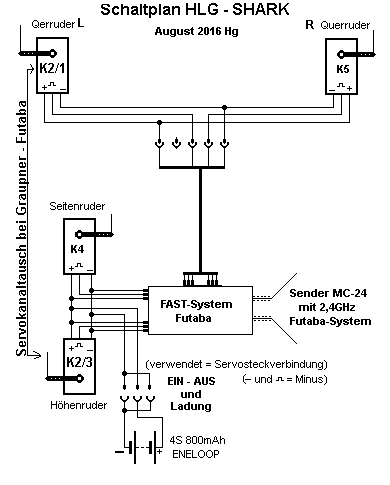

Um hier eine Einsteckverwechselung auszuschießen, entferne ich aus den 5pol- Stecker und Buchse (wie im SP abgebildet)
 eine Verbindung und schiebe in die leere Buchse ein passendes Stück von einem Carbonrundstab ein, der diese Verpolung verhindert.

allgemeine Belastbarkeit der Servosteckverbindungen aus dem NET:
   [Dauerstrom] 3 A
  Max Belastbarkeit [Impulsstrom]* 8 A.
  Übergangswiderstand 3,1 mΩ = 0,0031 Ohm.
Ergibt einen kaum bemerkbaren Spannungsabfall bei 1A = 3,1 mV/ Steckverbindung

___________________________-----------------------------------------------------------__________________________

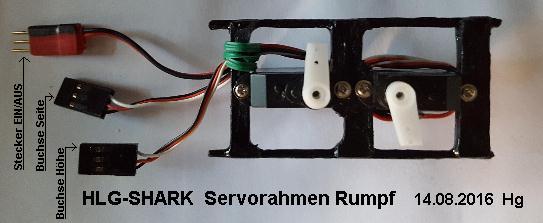

Servorahmen aus 2 2mm Carbonstäbchen und 2x (oben/unten 0,6mm Sterrholz), dazwischen 2mm Balsa mit Sekundenkleber verklebt!
(Gewicht des Rahmens 2,8g)
