Hier einer meiner über 20
Jahre alten IC-Tester
Bild 1

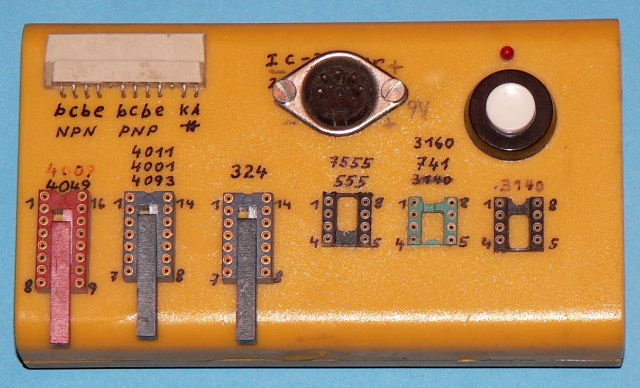

In Bild 1 ist die
Vorderseite/Bedienseite abgebildet.
Die gut erkennbare Beschriftung habe ich mit einem Tuschestift per Hand
geschrieben und anschließend mit einem Klarlack
übersprüht.
Die weniger gut erkennbaren
(Nachträge/Erweiterungen/Ergänzungen) wurden mit einem
Permanentstift angebracht, die nach einiger Zeit doch nicht so
permanent sind.
Bild 2

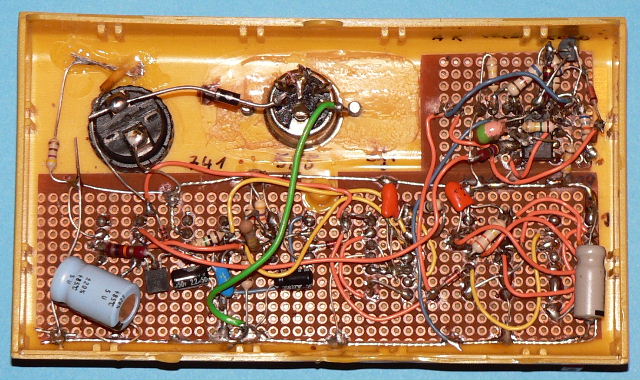

In Bild 2 ist der fliegende
Aufbau der einzelnen Schaltungen für die jeweiligen IC`s-Sockel
auf der Lochrasterrückseite wie im Bild gelötet.
SB 1

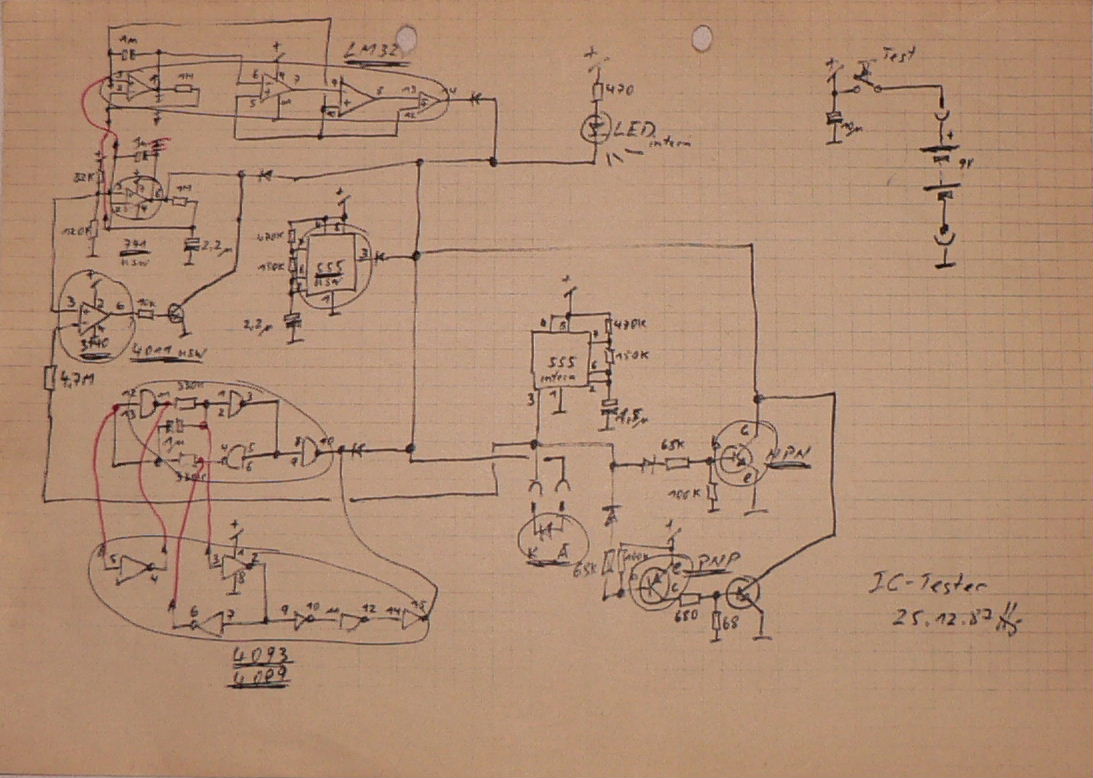

In SB 1 habe ich das inzwischen
etwas vergilbte Gesamtschaltbild abgebildet. Es reichte mir damals als
Entwurf und gleichzeitig als Unterlage. Die
Einkreisungen sind die jeweils zu prüfenden Bauteile.
Sollte ich einmal wieder etwas Zeit haben, werde ich die Schaltung in
einem Schaltplaneditor ins Reine bringen. Ein gewiefter Bastler mit
einigen funktionellen Grundkenntnissen der zu prüfenden Bauteile,
wird kaum schwierigkeiten haben diesen Tester bei Bedarf nach zu bauen.
Wer nicht, wird ihn auch kaum gebrauchen können.
Im Dezember 2008, Günther Hg
